Ch 6. No ERC 설정

No ERC 설정

(1) Multiple Input Ports Error의 경우

회로를 설계하다 보면, 어떤 한 신호(포트)가 여러 개의 회로도 시트에서 사용되는 경우가 많다.

그런데 이 경우, Altium은 기본적으로 “Multiple Input Ports Error”를 띄운다.

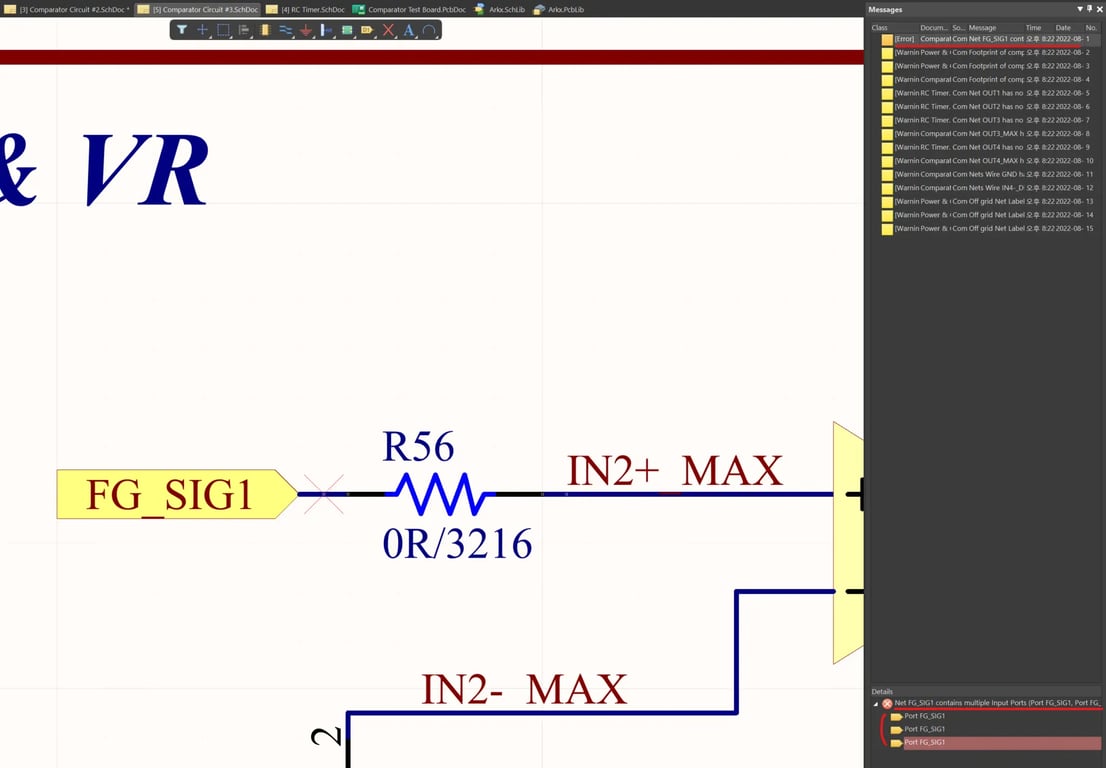

(아래 화면을 보면 ,“FG_SIG1” 포트에서 Multiple Input Ports Error 메시지가 보인다.)

Multiple Input Ports를 ERC에서 허용하려면, 다음과 같이 중복되는 Input Ports 들에 ‘No ERC’ 마커를 삽입하고

notion image

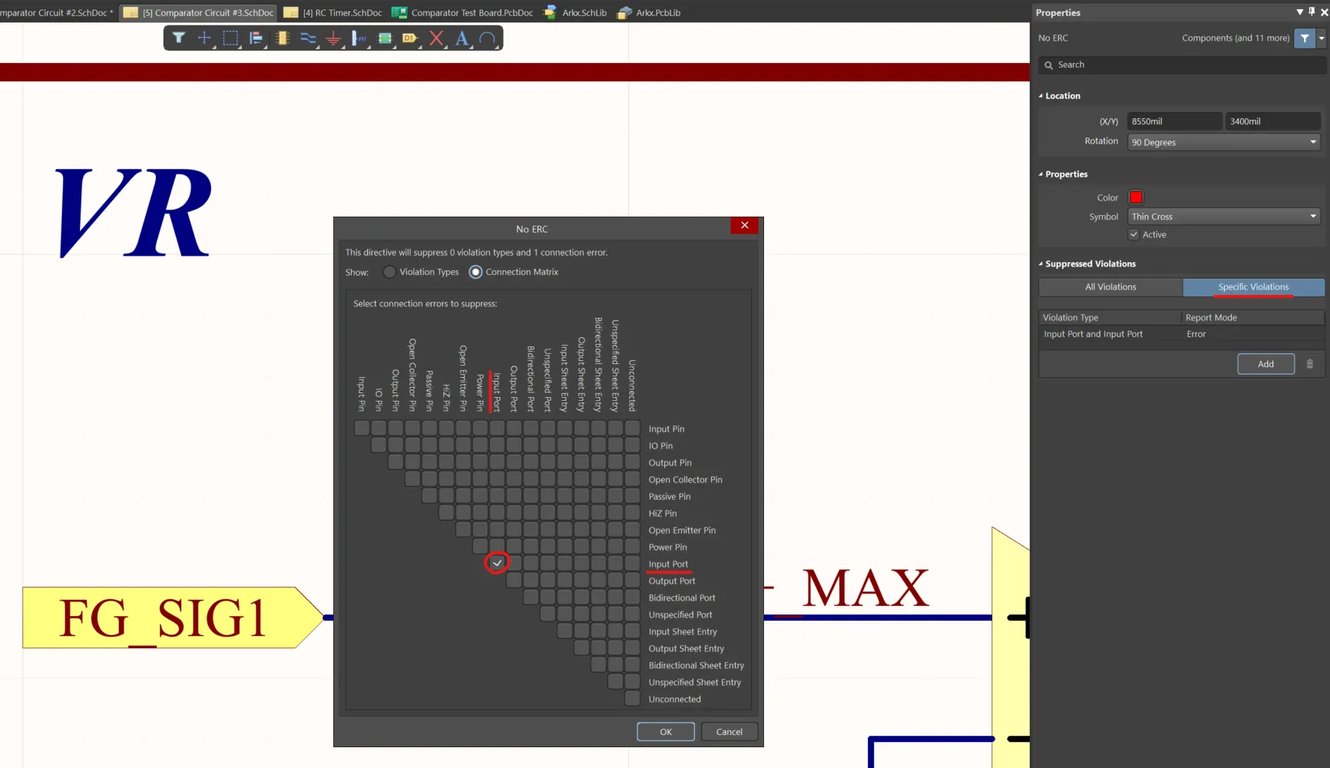

아래와 같이 설정해주면 된다.

notion image

그러면 Error 메시지가 출력되지 않는다.
