Ch 11. Mechanical Layer에서 PCB Board Dimension 표시

Mechanical Layer에서 PCB Board Dimension 표시하는 방법

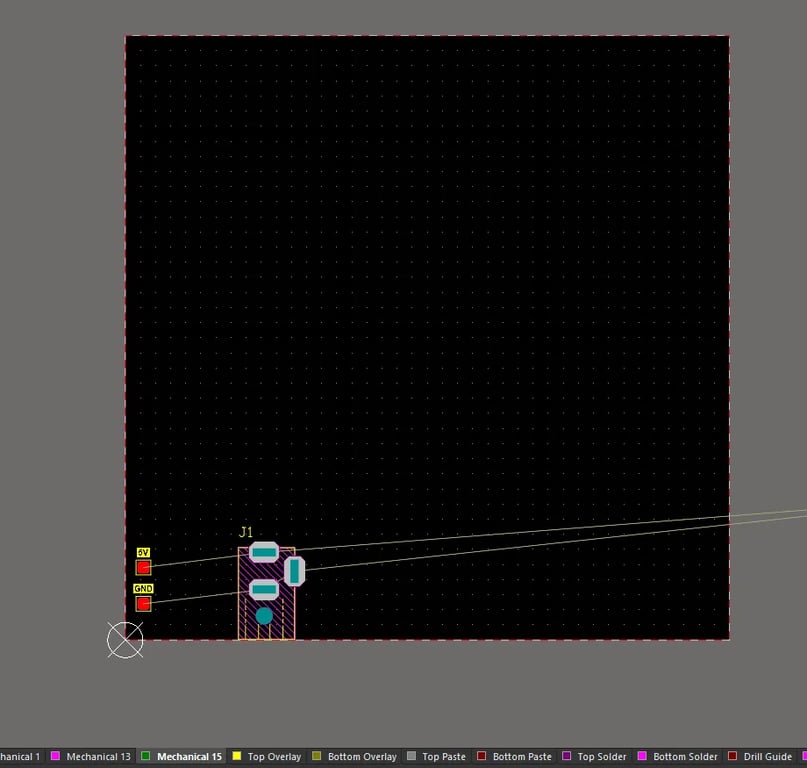

다음 그림과 같은 PCB 보드가 있을 때, 보드의 가로와 세로 길이를 Mechanical Layer에 표시해보자.

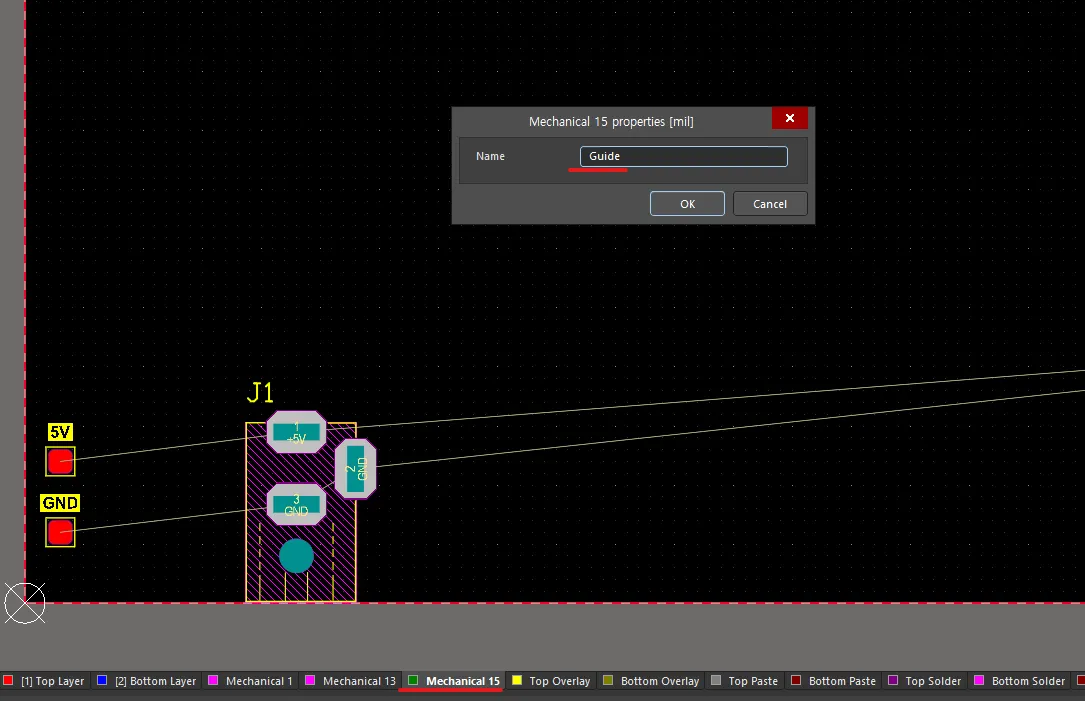

우선 Mechanical Layer의 이름을 ‘Guide’로 변경한다. (원하는 이름으로 변경해도 무방하다.)

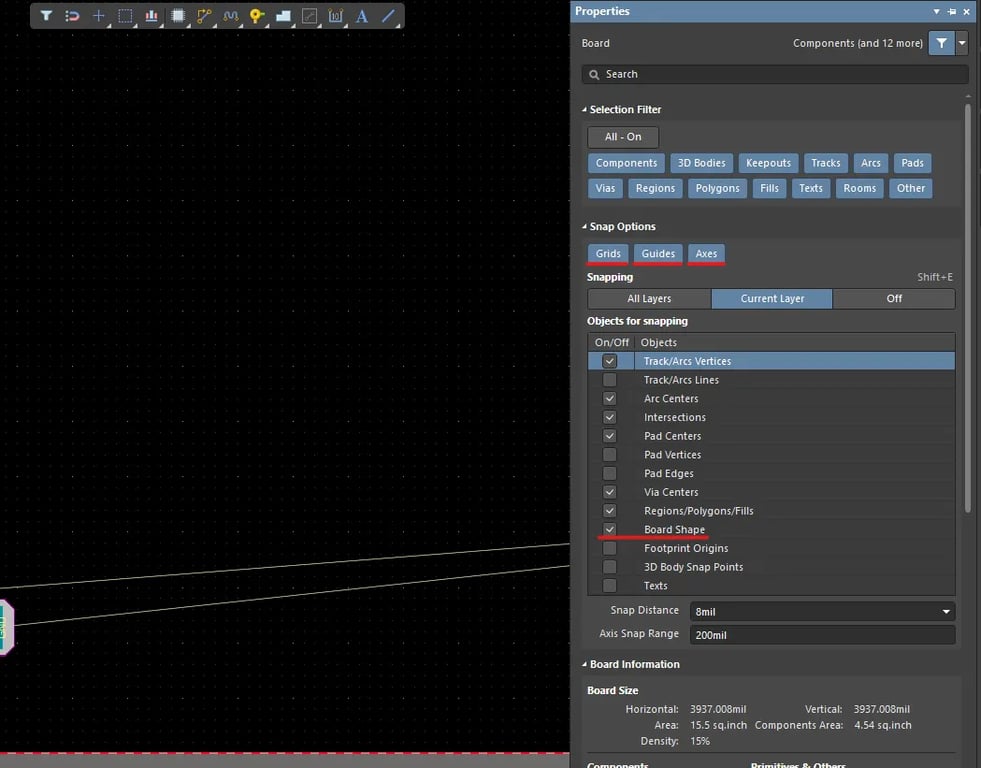

PCB 보드의 가로 치수를 넣기 전, PCB 가로 시작점과 끝점을 쉽게 선택하기 위해서 다음 그림과 같이 Snap 설정을 해준다.

Snap 설정이 완료되면, ‘Guide’ Layer에서 ‘Linear Dimension’을 선택하고, PCB 보드의 가로 시작점과 끝점을 선택해서 가로 치수를 넣어준다.

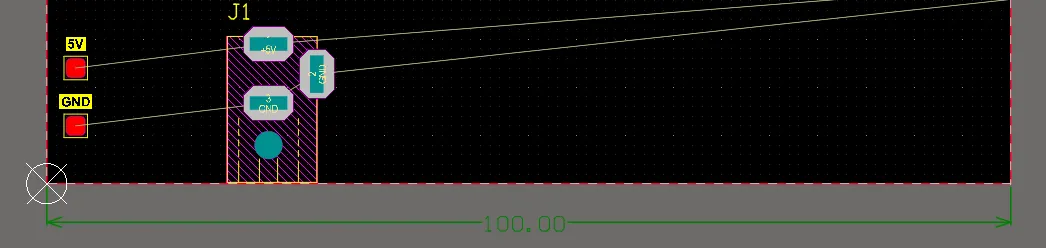

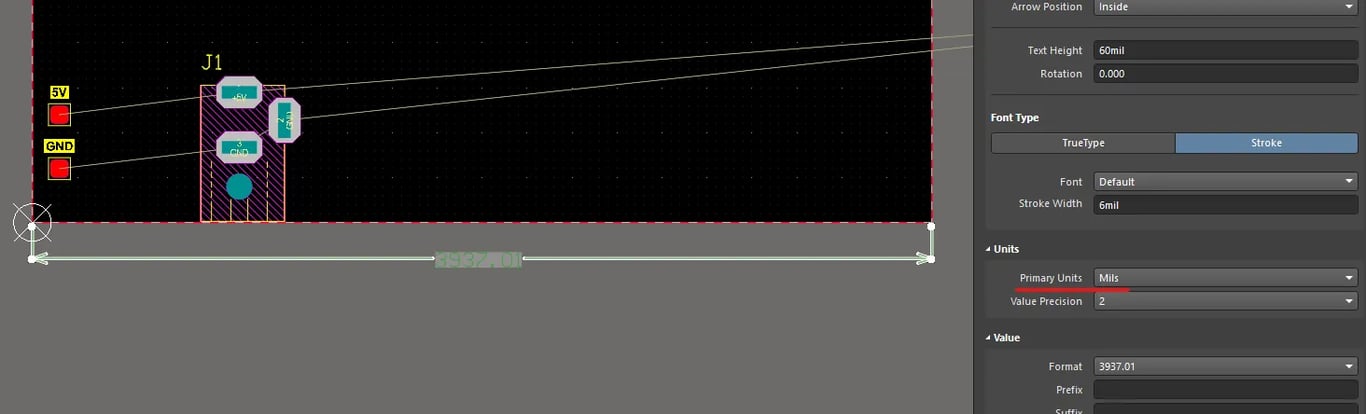

그러면 다음 그림과 같이 가로 치수가 mil 단위로 나타나게 되고, 단위를 친숙한 mm 단위로 변경한다.

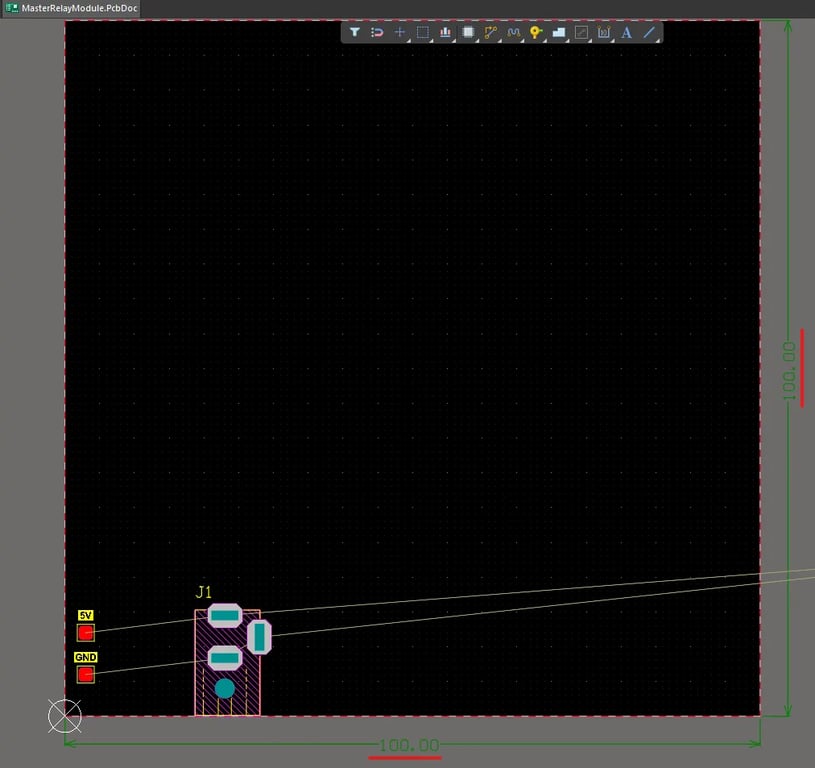

PCB Board의 Dimension이 10mm * 10mm임을 알 수 있다.

Mechanical Layer에서 PCB Board Dimension 표시하는 방법
